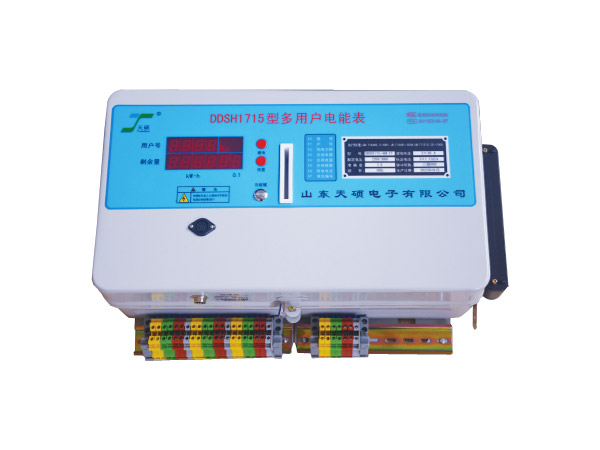

多用戶電表預付費型（互感器型多用戶）
產品概述
該表能同時計量多達39戶單相或13戶三相用戶（單相和三相用戶可同時做在一只表上），集中式電表具有體積小、節省空間、外形美觀等諸多優點，廣泛應用于商場、學校、醫院、居民住宅小區、高層建筑等場所的用電計量及控制。
DDSH1715型多用戶電表（預付費型）標識方法
型號 | 類型 | 標識 | 標識說明 |
DDSH1715/A型 | 內置刷卡型 | DDSH1715-1YT+36YD | 一戶三相加36戶單相 |
DDSH1715/B型 | 外置刷卡型 | DDSH1715-39WYD | 外置刷卡39戶單相 |
DDSH1715/C型 | 內置刷卡加聯網型 | DDSH1715-13LYT | 內置刷卡加聯網13戶三相 |
DDSH1715/D型 | 外置刷卡加聯網型 | DDSH1715-24WLYD | 外置刷卡加聯網24戶單相 |
注：L-聯網 Y-預付費 T-三相用戶 D-單相用戶
技術參數
項目 | 技術參數 | |
工作電壓 | 3×220/380V | |
單路輸出功率 | ≤18kW | |
準確度等級 | 1.0級、2.0級 | |
脈沖常數 | 單相：3200imp/kW·h 三相：800 imp/kW·h | |
外形尺寸 | 1~15路 | 31 5mm × 283mm × 135mm (小表殼) |
416mm× 283mmx 135mm(大表殼) | ||
16~27路 | 450mm× 283mm× 135mm | |
28~39路 | 630mmx283mmx 135mm | |
執行標準 | GB/T18460.3-2001、JB/T10451-2004、GB/T17215.321-2021 | |
功能特點 | A型 | B型 | C型 | D型 |
循環顯示各戶剩余電量，顯示清晰直觀 | ● | ● | ● | ● |
預付費功能，先購電后用電，無費自動斷電 | ● | ● | ● | ● |
39戶單相或13戶三相用戶可共用一塊表，單相和三相用戶可公用一塊表（三相占三路，單相占一路，單、三相相加*大39路） | ● | ● | ● | ● |
分戶計量、檢測和控制，計量精度高，量程范圍廣 | ● | ● | ● | ● |
采用大功率磁保持繼電器，過流能力強，控制靈敏可靠 | ● | ● | ● | ● |
表殼采用一次成型拉伸殼，外形美觀、體積?。苡行Ч?jié)省安裝空間）、密封性好（能有效防止灰塵進入表內） | ● | ● | ● | ● |
負荷控制功能，超過限定功率該戶自動斷電，負荷降低后自動恢復供電 | ● | ● | ● | ● |
斷電報警功能，剩余電量達到報警值時斷電報警告知用戶及時購電 | ● | ● | ● | ● |
采用高頻M1卡，加密性好、感應靈敏、感應距離遠，數據傳輸穩定、 | ● | ● | ● | ● |
485遠傳功能，支持遠程抄表及網絡購電 | - | - | ● | ● |
支持商米手持機售電及管理 | ● | ● | ● | ● |
符合DL/T645-2007多功能電表通信協議 | - | - | ● | ● |
