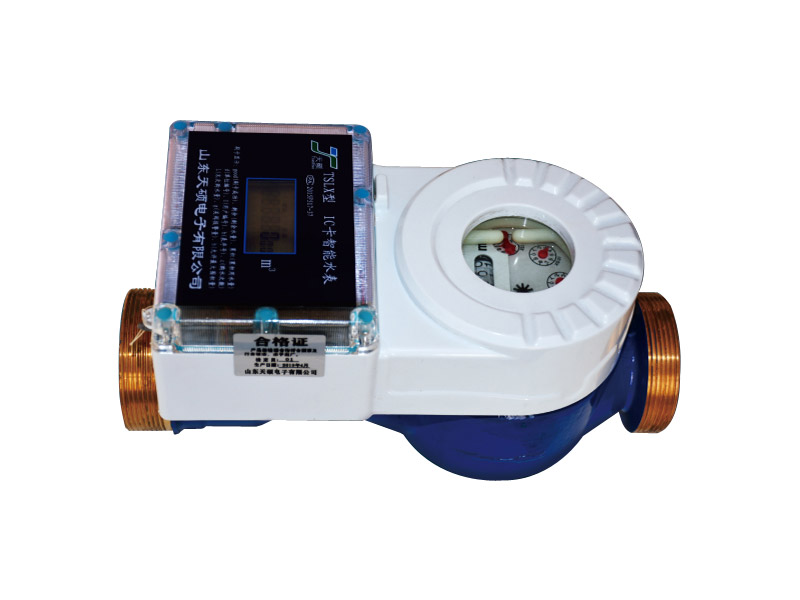

TSLX型IC卡智能大口徑水表
產品概述
大口徑智能水表主要由主機板、發信基表、高能鋰電、電動閥門（DN40、DN50可用電動球閥或電動蝶閥，DN65及以上用電動蝶閥）等組成，用于計量流經管道的水量，先交費后用水，便于用水管理，深得用水管理部門的青睞。
公稱口徑DN(mm) | 過載流量 | 常用流量 | *小流量 | 表不帶接管尺寸 | 表帶接管尺寸 | 表體尺WXH(mm) | |||
L(mm) | 接口螺紋D | L1(mm) | L2(mm) | 接管螺紋D1 | |||||
40 | 20 | 16 | 0.2 | 361 | G13/4B | 460 | 18 | R1 1/2 | 125×290 |
50 | 31 | 25 | 0.313 | 361 | G13/4B | 470 | 16 | R1 1/2 | 125×290 |
公稱口徑DN(mm) | 過載流量 | 常用流量 | *小流量 | 法蘭連接GB/T | 表體尺WXH(mm) | ||||
連接法蘭外徑D1(mm) | 螺栓孔中心圓直徑D2(mm) | 螺栓數量-規格 | |||||||
65 | 50 | 40 | 0.8 | 185 | 145 | 4-M16 | 310×185×340 | ||
80 | 78.5 | 63 | 1.26 | 200 | 160 | 4-M16 | 339×200×350 | ||
100 | 125 | 100 | 2.0 | 220 | 180 | 8-M16 | 377×220×370 | ||
125 | 200 | 160 | 3.2 | 250 | 210 | 8-M16 | 410×250×390 | ||
150 | 312.5 | 250 | 5.0 | 285 | 240 | 8-M16 | 440×285×410 | ||
準確度等級 | 2.0級，R100/R125 | ||||||||
壓力損失 | ≤0.063MPa | ||||||||
工作壓力 | ≤1.6MPa | ||||||||
電池類型及電壓 | 高能鋰電:3.6V | ||||||||
電池壽命 | 理論壽命>6年 | ||||||||
使用條件 | 冷水水表介質溫度:0.1℃~40℃，相對濕度<93%;熱水水表介質溫度:0.1℃~90℃，相對濕度<93% | ||||||||
基表材質 | DN40~DN50銅基表加球閥控制，DN65及以上球墨鑄鐵基表加蝶閥控制 | ||||||||
安裝方式 | 臥式或立式安裝，訂貨時需說明，默認按臥式安裝生產 | ||||||||
取信方式 | 干簧管 | ||||||||
執行標準 | GB/T778-2018、CJ/T133-2012、CJ266-2008、JJG686-2015 | ||||||||
注:L-表不帶接管長度；L1-表帶上兩頭接管后長度；L2-接管螺紋有效長度；W-表體寬度; H-表體高度。
功能特點 |
預付費功能:有費開閥、無費關閥。 |
剩余水量報警功能∶當表內剩余數量達到關閥報警值時(此值可通過設置卡設置），水表自動關閥，以提醒用戶及時購水，刷用戶卡后可繼續用水,直到剩余水量為零時再次關閥。
|
雙顯功能︰液晶屏顯示剩余水量、累計用水量、閥門狀態等信息，基表字輪顯示累計用水量，避免電子部分損壞引起用水糾紛。 閥門自潔功能:水表每月會自動開關閥門一次，防止閥門銹死。 |
低電量關閥報警功能:當電池電量不足時，水表自動關閥液晶屏出現更換電池符號，更換電池后，用戶刷卡自動開閥。 |
強磁干擾報警功能:當水表受到外界強磁干擾時自動關閥。 |
強制關閥功能:如遇突發情況時，在不表內數據的前提下可用強制關閥卡將水表強制關閥。 |
數據轉移功能:可用換表卡將老表內的數據轉移到新表中，避免影響用戶正常用水。 |
-卡通功能:支持水、電、暖一卡通，一卡可管理6只水表、電表或暖控閥。 |
控制閥采用電動蝶閥結構，閥動作時摩擦阻力小，動作靈敏可靠，閥動作時耗電量少，大大延長電池使用壽命。 |
階梯水價功能或每月*低保底消費功能(訂貨時需說明) |
